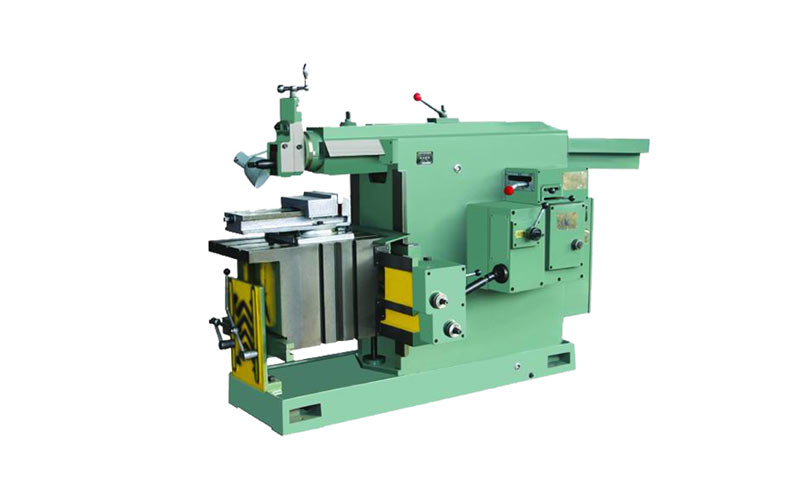

BC6063機械刨床機床是一款工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，操作方便，自動化程度高的刨床?；韼е俚叮髦本€往復運動的刨床。主要用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。

BC6063機械刨床主要參數：

型號		BC6063 機械刨床
刨削長度		630
滑枕底面到工作臺面的距離		385
工作臺橫向移動距離		630
工作臺垂直移動距離		360
工作臺上工作面尺寸（長×寬）(mm)		630×400
刀架行程		120
滑枕每分鐘往復次數		14、20、28、40、56、80
刀架回轉角度(°)		±60°
刨刀柄尺寸（寬×厚）(mm)		20×30
工作臺機動進給量范圍	水平進給（12級）(mm)	0.2~2.5
	垂直進給（12級）(mm)	0.08~1.00
工作臺中央T型槽尺寸		18
主電機功率		3
外形尺寸（長×寬×高）(mm)		2342×1225×1480
凈重/毛重		1750/1870

BC6063機械刨床機床使用于刨削各種平面和成型面，適于單件和小批生產。床身等關鍵件的回火、震動時效、超音頻淬火等熱處理工藝，使機床精度更穩定，使用壽命更長。主切削運動和進給運動均為齒輪傳動，轉動平穩、超程量小、啟動和停止靈活可靠、機床剛性好、切削力大、換向精度高、熱變形小、精度穩定、能適用強力切削和連續工作的需要。BC6063機械刨床工作臺能實現快速水平和垂直移動，刀架具有自動抬刀機構，機床手柄集中，容易操作。

機械刨床在使用期間要注意保養，我們把刨床的保養分為一級保養和二級保養。簡單介紹一下：

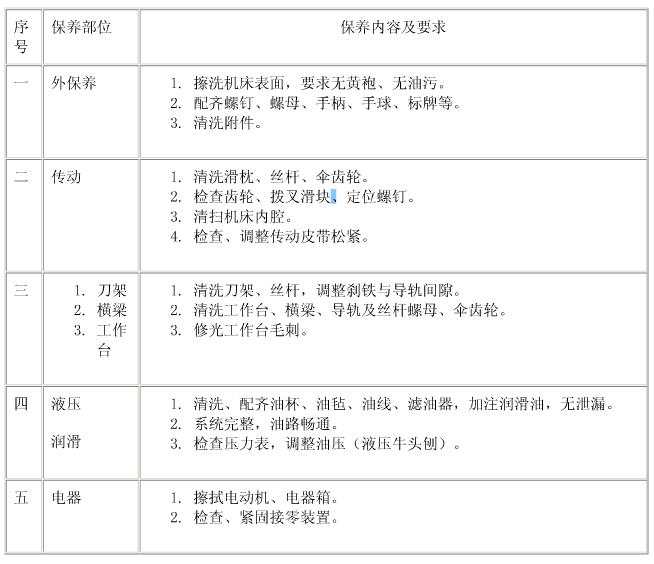

BC6063機械刨床一級保養：

1.刨床運行600小時時進行一次保養，以操作工作為主，維修工人配合進行。

2.首先切斷電源，然后進行維修工作。（見下表）

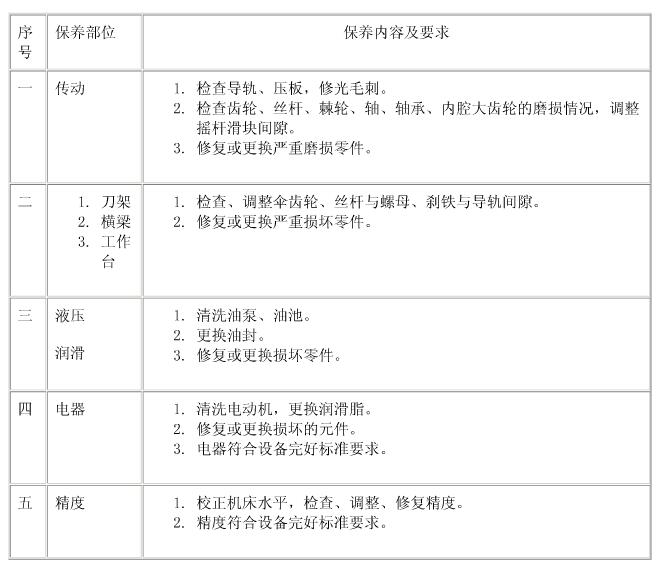

BC6063機械刨床二級保養

1.刨床運行5000小時進行二級保養，以操作工作為主，維修工人配合進行。除執行一級保養內容及要求外，要做好下列工作，并測繪易損件，提出備品配件。

2.首先切斷電源，然后進行保養工作。（見下表）



繪制BC6063機械刨床系統工作循環圖：

1.機構工藝工作

刨床的主運動為電動機→變速機構→搖桿機構→滑枕往復運動

機械刨床的進給運動為電動機→變速機構→棘輪進給機構→工作臺橫向進給運動。

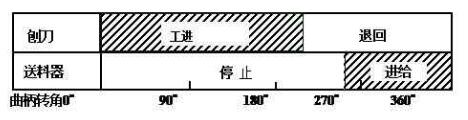

2.機構運動循環圖



BC6063機械刨床故障原因主要從潤滑油泵、進刀不均勻、分油器調節失靈、油管脫落、漏油、剎車制動不靈敏這幾個方面進行分析。

潤滑油泵損壞

1.調分油器時若將油路全部關閉引起油泵過載。

2.油泵殼體磨損過大油泵軸向偏移銷子碰到了殼體。

3.油泵傳動軸上的銷孔位置鉆偏。

4.油泵一側的擋圈與油泵距離過大。

進刀不均勻

1.萬向聯軸節兩端錐齒輪付間隙過大。

2.萬向聯軸節兩端又子口不在同一平面內。

3.萬向聯軸節十字頭的銷軸與空隙過大。

4.棘輪棘爪接觸不良。

5.進給箱箱體定位過低。

分油器調節失靈、油管脫落

1.分油器調整螺栓配合過松。

2.分油器調整錐形螺栓偏移。

3.油管捆得不牢。

漏油

1.箱體結合面緊牢螺栓未擰緊。

2.箱體結合面墊有贓物。

3.箱體結合面涂膠不均勻。

剎車制動不靈敏

1.制動器的拉桿調節螺母松動。

2.制動器拉桿位置調得不適當。

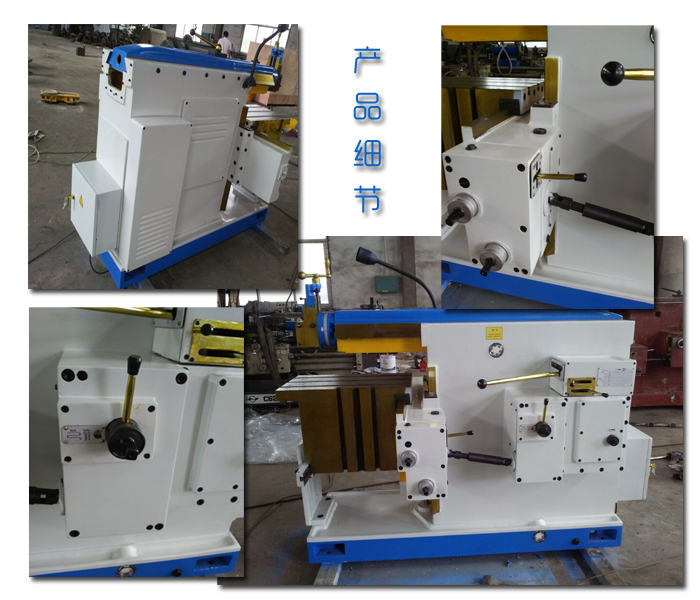

機械刨床細節圖：
